| Plaats van herkomst: | China |
| Merknaam: | SANTO |
| Certificering: | ISO, CE |
| Modelnummer: | MH, BMH, MHL, MDG |
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | USD2000-10000/set |
| Verpakking Details: | Elektrische en andere onderdelen verpakt in multiplex krat van hoge kwaliteit, stalen balken verpakt |
| Levertijd: | 15-30 werkdagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 5000 set/jaar |
| Voorwaarde: | Nieuw | Garantie: | 12 maanden |
|---|---|---|---|
| span: | 7,5-35m | Dienst na verkoop verleend: | Ingenieurs beschikbaar voor onderhoud aan machines in het buitenland, installatie in het veld, inbed |
| Voorzien zijn van: | Brugkraan | Max. hefhoogte: | 6m~30m |
| Geschat hefmoment: | Verschillend | Max. hijs last: | 1-20t, maximaal tot 32t |
| Productnaam: | De Kraan van de grond Reizende Brug | Sollicitatie: | werkplaats, magazijn, planten, fabriek, magazijn enzovoort |
| Hoog licht: | De Brugkraan van de workshop Enige Balk,10ton kies de Kraan van de Balkbrug uit,Brug Crane Rail Mounted Type |
||
10ton de Modelworkshop single girder Brug Crane Rail Mounted Type van MH
Beschrijving:
Product basisinformatie
Model: MH
Het opheffen capaciteit: 1t-20t
Arbeidende klasse: ISO A3
Controlemethode: Kabinetscontrole, afstandsbediening en hangend met kabelcontrole
Omgevingstemperatuur: - 20-40℃ binnen of openlucht
Controlemethode: Kabinetscontrole, afstandsbediening en hangend met kabelcontrole
Hoofdmechanische gedeelten: hoofdstraal, ondersteunende benen, bodemstraal met wiel.
Elektrodelen: Snak reizende motoren, opheffende motoren, dwars reizende motoren, elektrische controledoos, grensschakelaars, overbelastingsbeperker.
Productgebruik:
De enige Kraan van de Balkbrug is de kraan van de grond op rails gemonteerde brug en wijd gebruikt in de open yard en het pakhuis binnen voor het materiële laden en lossen
Productvoordelen:
De modelsingle girder gantry Kraan van MH is uitgerust met hoogste het merkmotoren van China, traditioneel ontwerp, rijpe technologie, snelle levering, gemakkelijk onderhoud, eenvoudige structuur, maken de economische kosten tot het de bestseller onder alle kranen.
Delendetail van de Enige Kraan van de Balkbrug:
1. Opheffend Mechanisme
- Enig Balk Elektrisch Hijstoestel
- Het type van MDG L: Kant opgezet hijstoestel met krab
2. Gedreven Lorrie en Grondbeëindigenstraal
- Gesmeed Van een flens voorzien wiel
- Stijve gelaste doostype straal
- compacte lay-out
3. Hoofdgrider en Benen
- De hoofdbalk en 4 benen zijn gelast doostype
- Materiaal: koolstofstaal met hoogte - kwaliteit van Q235B of Q355B
- De belangrijkste balk wordt verbonden door sterktebouten.
- Lasverbinding door Röntgenstraal of ultrasoon onderzoek wordt getest dat;
- Ontworpen Deflection≤1/800 van spanwijdte
4. Controle
- Cabinecontrole
- Tegenhangercontrole
- Draadloze controle
5. Elektrodelen
- Leidervoeding
- Al kraanmotie is onafhankelijk en kan gelijktijdig worden in werking gesteld.
- Beschermingsgraad IP55
- De componenten worden geplaatst op een onderhouds vriendschappelijke manier, en de gehele lay-out verstrekt met goede bescherming
- De slingerkabels worden opgeschort op kabelzadels, vast aan kabelkarretjes, die in een gegalvaniseerd c-Spoor lopen.
6. Het schilderen
- corrosiebescherming door roestverwijdering door mechanisch schot die Sa2.5 vernietigen
- Eerste laag van het met een laag bedekken van epoxy 30 microns
- Tweede laag van het met een laag bedekken van epoxy 30 microns
- Derde Laag van deklaag van polyurethaan 40 microns
- Gemiddelde dikte: ongeveer 100 microns
- Kleur: Rood of oranje vanaf vereisten
Technische Beschrijving:
| Capaciteit | ton | 3 | 5 | 10 | 16 | 20 | ||
| Spanwijdte | m | 7, 10, 16,20,24,30, 35, 40 vanaf vereiste | ||||||
| Verrichtingsmethode | Hangende Lijn met Drukknop Ver /Cabin/ | |||||||
| Snelheid | Het opheffen | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Het dwars reizen | 20 | 20 | 20 | 20 | 20 | |||
| Het lange reizen | Grond | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Het opheffen | Type /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Het dwars reizen | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | Yzd-4/0.84 | |||
| Het lange reizen | Grond |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Elektrisch hijstoestel | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Het opheffen hoogte | m | 6,9,12,18,24,30 | ||||||
| Het werk plicht | A3 | |||||||
| Voeding | 3phase AC van 380V 50HZ (volgens uw vraag) | |||||||
Veiligheidseigenschappen:
Het de beschermingsapparaat van de gewichtsoverbelasting, materialen van het Hoogste kwaliteits de oude dragende polyurethaan treedt, schakelaar van de Kraan de reizende grens, de functie van de Voltage lager voor als buffer op bescherming, het systeem van het Noodsituatieeinde, het huidige systeem van de overbelastingsbescherming etc.!
Toepassing:
De hete specificaties van de de brugkraan van de verkoop enige balk wordt wijd toegepast om lading en het leegmaken het werk in openlucht te doen. Zulke
als materieel voorradengebied, cementinstallatie, granietindustrie, bouwnijverheid, en techniekindustrie etc.

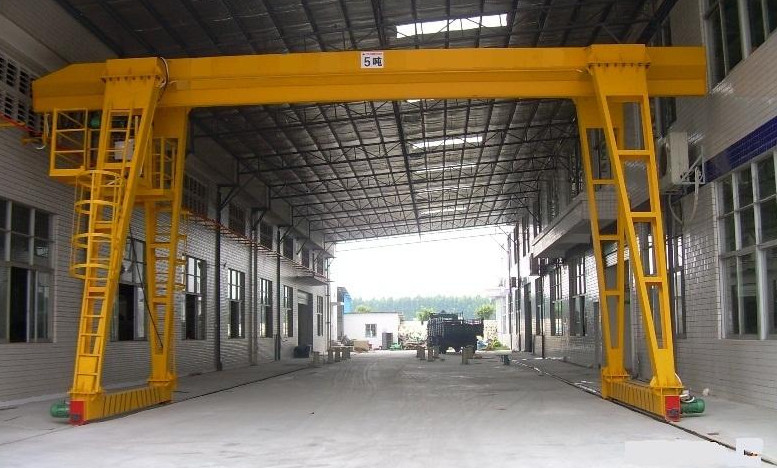

Crane Photos:
