| Plaats van herkomst: | CHINA |
| Merknaam: | SANTO |
| Certificering: | ISO, CE |
| Modelnummer: | MH, BMH, MHL, MDG |
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | USD2000-10000/set |
| Verpakking Details: | Elektro en andere die delen door hoogte worden ingepakt - het krat van het kwaliteitstriplex, staals |
| Levertijd: | 15-30 werkdagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 5000set/year |
| VOORWAARDE: | Nieuw | Garantie: | 12 maanden |
|---|---|---|---|
| Spanwijdte: | 7.535m | Verleende naverkoop de dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee, en, Onlineondersteuning, Gebiedsonderhoud en h |
| eigenschap: | brugkraan | Max. het Opheffen Hoogte: | 6m~30m |
| Geschat het Opheffen Ogenblik: | Verschillend | Max. opheffende lading: | 1-20t, maximum tot 32t |
| Productnaam: | De Kraan van de grond Reizende Brug | TOEPASSING: | workshop, Pakhuis, installaties, fabriek, pakhuis etc. |
| Controlemethode: | Draadloze Afstandsbediening, Grondcontrole, tegenhangercontrole | Geschatte het Laden Capaciteit: | 1-20t |
| Kleur: | Geel, Rood, of als requirments | Krachtbron: | 3 de fase 380V 50hz wordt of aangepast |
| voeding: | 220V~480V 50/60Hz | Kraaneigenschap: | De gemakkelijke In werking gestelde Kraan van de Balkbrug, Enige Balk Luchtkraan, EOT-kraan, de luch |
| Type: | De Brugkraan van de hijstoestel Enige Balk, Enige balk luchtkraan, 10 ton luchtkraan | Opheffend mechanisme: | Elektrisch Hijstoestel |
| Het opheffen snelheid: | 0~8m/min | Hoofd Elektrodelen: | Chint, of als requirments Siemens, Schneider |
| Hoog licht: | Spanwijdte 35m de Enige Kraan van de Balkbrug,de kraan van de 50 tonbrug IP55,IP55 openluchthaven Poortkraan |
||
Aangepast MH-Model 16 Ton Steel Launching Single Girder Goliath Gantry Crane
Beschrijving:
De brugkraan is een brug-type kraan waarin de brug op het grondspoor door de kraanbalken aan beide kanten wordt gesteund. Structureel, bestaat het uit een brug, een kar lopend mechanisme, een het hijsen karretje en elektrodelen. Sommige brugkranen hebben slechts kraanbalken aan één kant, en de overkant wordt gesteund op de workshop of de schraag, die een semi-brugkraan worden genoemd. Het hogere brugkader van de brugkraan (met inbegrip van de belangrijkste straal en de eindstraal), de kraanbalken, de lagere straal en andere delen zijn samengesteld. om de werkende waaier van de kraan uit te breiden kan zich de belangrijkste straal voorbij de kraanbalken tot één of beide kanten uitbreiden om een cantilever te vormen. Een het hijsen karretje met een kraanbalk kan ook worden gebruikt om de werkende waaier van de kraan door de hoogte en de omwenteling van de kraanbalk uit te breiden.
Delendetail van de Enige Kraan van de Balkbrug:
1. Opheffend Mechanisme
- Enig Balk Elektrisch Hijstoestel
- Het type van MDG L: Kant opgezet hijstoestel met krab
2. Gedreven Lorrie en Grondbeëindigenstraal
- Gesmeed Van een flens voorzien wiel
- Stijve gelaste doostype straal
- compacte lay-out
3. Hoofdgrider en Benen
- De hoofdbalk en 4 benen zijn gelast doostype
- Materiaal: koolstofstaal met hoogte - kwaliteit van Q235B of Q355B
- De belangrijkste balk wordt verbonden door sterktebouten.
- Lasverbinding door Röntgenstraal of ultrasoon onderzoek wordt getest dat;
- Ontworpen Deflection≤1/800 van spanwijdte
4. Controle
- Cabinecontrole
- Tegenhangercontrole
- Draadloze controle
5. Elektrodelen
- Leidervoeding
- Al kraanmotie is onafhankelijk en kan gelijktijdig worden in werking gesteld.
- Beschermingsgraad IP55
- De componenten worden geplaatst op een onderhouds vriendschappelijke manier, en de gehele lay-out verstrekt met goede bescherming
- De slingerkabels worden opgeschort op kabelzadels, vast aan kabelkarretjes, die in een gegalvaniseerd c-Spoor lopen.
6. Het schilderen
- corrosiebescherming door roestverwijdering door mechanisch schot die Sa2.5 vernietigen
- Eerste laag van het met een laag bedekken van epoxy 30 microns
- Tweede laag van het met een laag bedekken van epoxy 30 microns
- Derde Laag van deklaag van polyurethaan 40 microns
- Gemiddelde dikte: ongeveer 100 microns
- Kleur: Rood of oranje vanaf vereisten
Technische Beschrijving:
| Capaciteit | ton | 3 | 5 | 10 | 16 | 20 | ||
| Spanwijdte | m | 7, 10, 16,20,24,30, 35, 40 vanaf vereiste | ||||||
| Verrichtingsmethode | Hangende Lijn met Drukknop Ver /Cabin/ | |||||||
| Snelheid | Het opheffen | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Het dwars reizen | 20 | 20 | 20 | 20 | 20 | |||
| Het lange reizen | Grond | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Het opheffen | Type /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Het dwars reizen | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | Yzd-4/0.84 | |||
| Het lange reizen | Grond |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Elektrisch hijstoestel | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Het opheffen hoogte | m | 6,9,12,18,24,30 | ||||||
| Het werk plicht | A3 | |||||||
| Voeding | 3phase AC van 380V 50HZ (volgens uw vraag) | |||||||
Veiligheidseigenschappen:
Het de beschermingsapparaat van de gewichtsoverbelasting, materialen van het Hoogste kwaliteits de oude dragende polyurethaan treedt, schakelaar van de Kraan de reizende grens, de functie van de Voltage lager voor als buffer op bescherming, het systeem van het Noodsituatieeinde, het huidige systeem van de overbelastingsbescherming etc.!
Toepassing:
De hete specificaties van de de brugkraan van de verkoop enige balk wordt wijd toegepast om lading en het leegmaken het werk in openlucht te doen. Zulke
als materieel voorradengebied, cementinstallatie, granietindustrie, bouwnijverheid, en techniekindustrie etc.

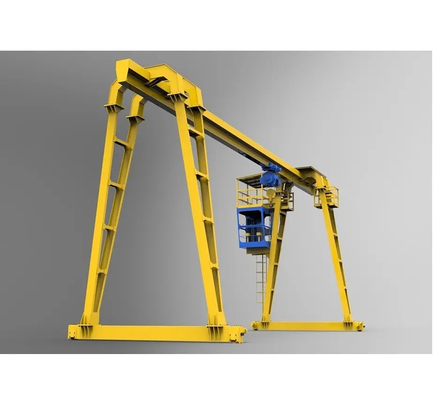

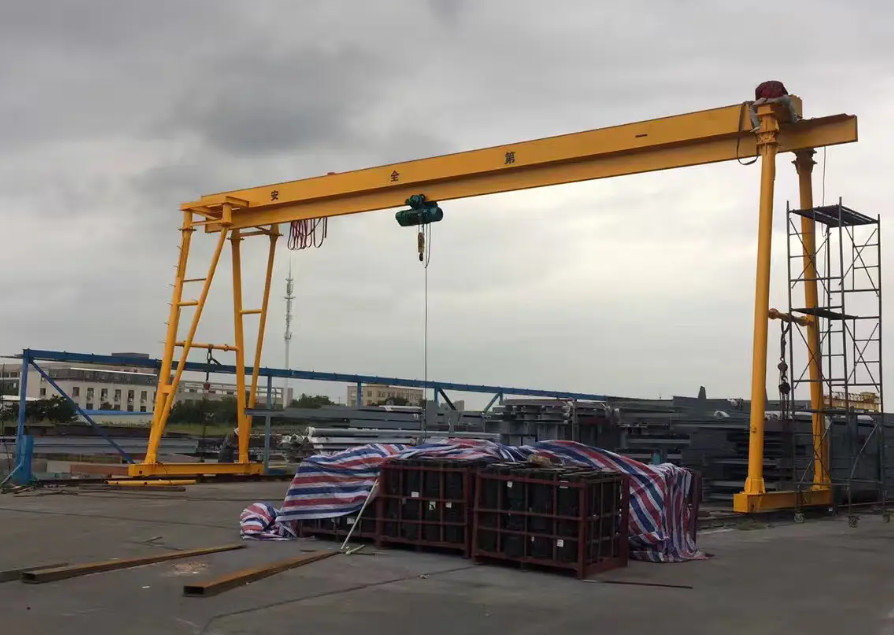

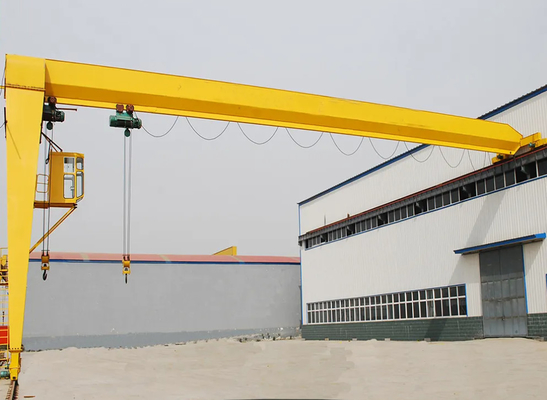

Crane Photos:
